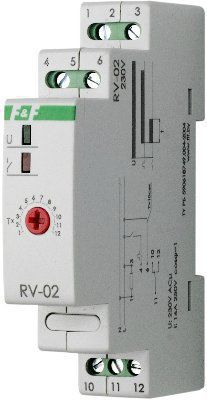

• Реле времени с задержкой выключения RV-02

Реле времени с задержкой выключения RV-02

Реле времени с задержкой выключения RV-02
цена
1421 руб.
обновлено
11.11.2018
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Силовое реле
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

Назначение:

Микропроцессорное реле времени с задержкой выключения RV-02 предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.

Особенности эксплуатации реле времени с задержкой выключения RV-02:

При включённом питании реле не реагирует на изменение диапазонов времени.
Изменение диапазона времени и функции возможны только после отключения и повторного включения напряжения питания.
При включённом питании возможна только плавная регулировка времени в установленном диапазоне.

Принцип работы реле RV-02:

Установлена перемычка между клеммами 1 и 4.
После включения питания и отсчёта установленной выдержки времени реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
Запуск реле управляющим сигналом.
При замыкании контакта S начинается отсчёт выдержки времени, по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.

Технические характеристики
Напряжение питания 230В, 50Гц
Максимальный ток контактов реле 16А, АС1
Контакт: Тип 1P (1 переключающий)

Выдержка времени*

диапазон 1
диапазон 2

от 1 сек до 12 сек
от 10 сек. до 120 сек.
Напряжение входа управления 4 230В АС
Рабочая температура от -15°С до +50°С
Степень защиты IP20
Размеры 17,5x90x65 мм
Тип корпуса 1S
Монтаж на DIN-рейке 35 мм

* - диапазон 2 включается установкой перемычки между клеммами 3 и 6.
