Описание и технические характеристики
Назначение:

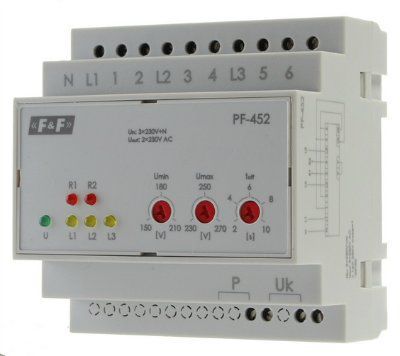

Переключатель фаз автоматический PF-452 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.
Принцип работы:
К переключателю подведено 3-х фазное напряжение питания, а на выходе 2-е фазы подключенные в данный момент. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений, выход переключателя подключается к другой входной фазе. Порог переключения нижний (150-210В) и верхний (230-270В) устанавливаются потребителем при помощи потенциометров на передней панели переключателя.
Монтаж:
отключить питание;
подкпючить переключатель по нижеприведенной схеме. Если ток нагрузки более 16А, тогда использовать контакторы на соответствующий ток;
включить питание и проверить работу переключателя, отключая поочередно питание в фазах L1, затем L2, изделие должно подать на выход имеющуюся фазу L3.
Внимание!
Переключатель не имеет приоритетной фазы, т. е., в случае понижения (пропадания) напряжения в фазе L1 он переключит выход на фазу L2, но восстановление напряжения в фазе L1 не вызовет переключение на эту фазу.
Наличие перемычки [P] запрещает подключение обоих выходов к одной фазе. Таким образом при наличии только одной фазы
на входе, будет подключен только выход R1.
Напряжение питания:
3x400/230В+N 50 Гц
Выходное напряжение: 230В 50 Гц
Максимальный ток нагрузки: 3х16А, АС1
Порог переключения нижний: 150-210 В
Порог переключения верхний: 230-270 В
Гистерезис: 5 В
Рабочая температура: от -25°С до +50°С
Время переключения: от 0,5 до 0,8 сек.
Степень защиты: IP20
Размеры: 87х65х90 мм
Монтаж: на DIN-рейке 35 мм
